HM3306 Datasheet - H&M Semiconductor

HM3306 N-Channel MOSFET

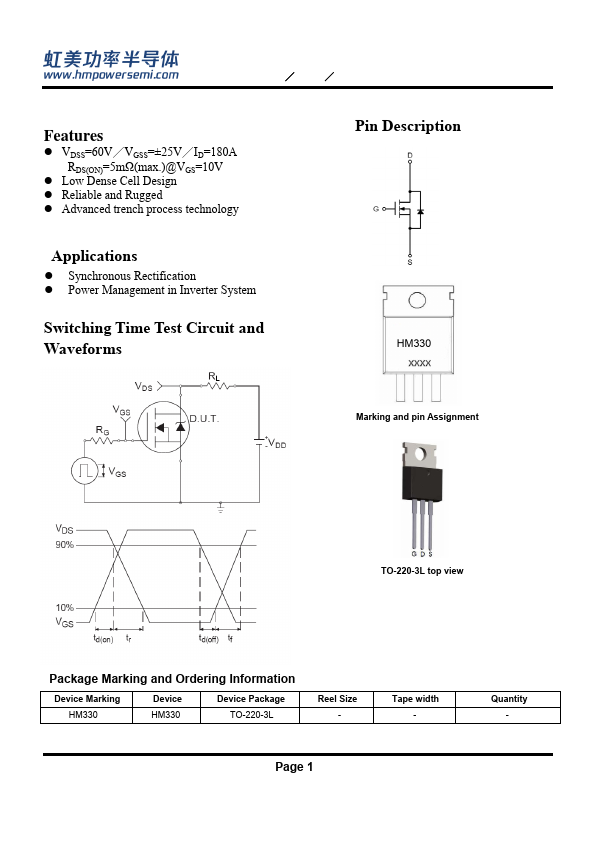

HM330 Marking and pin Assignment TO-220-3L top view Package Marking and Ordering Information Device Marking HM330 Device HM330 Device Package TO-220-3L Reel Size - Tape width - Page 1 Quantity - Electrical Characteristics of CP Test (TA=25°C unless otherwise noted) Symbol Parameter .

HM3306 Features

* VDSS=60V/VGSS=±25V/ID=180A  RDS(ON)=5mΩ(max.)@VGS=10V

* Low Dense Cell Design

* Reliable and Rugged

* Advanced trench process technology  Applications

* Synchronous Rectification

* Power Management in Inverter System Switching Time Test Circuit and Waveforms Pin D

HM3306-HMSemiconductor.pdf

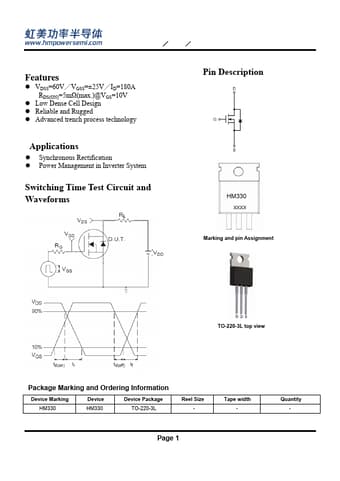

Preview of HM3306 PDF

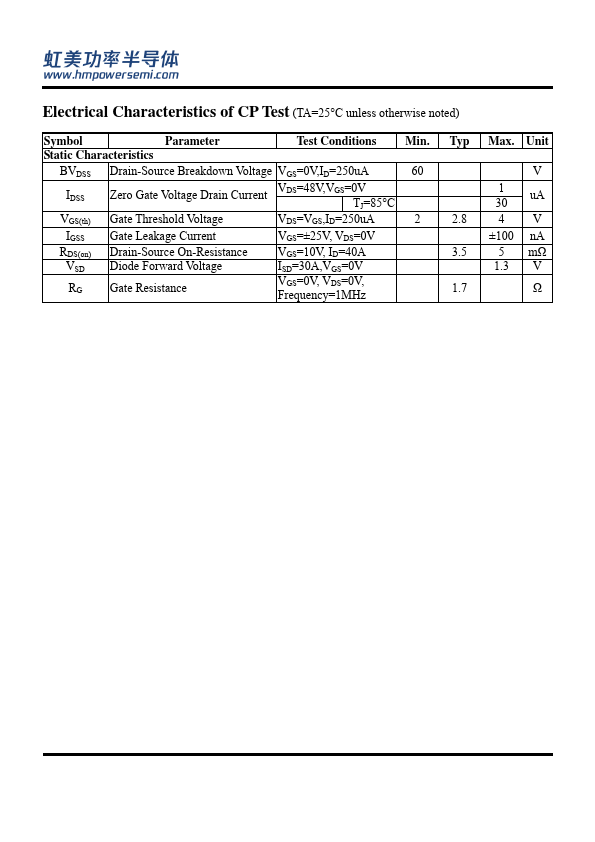

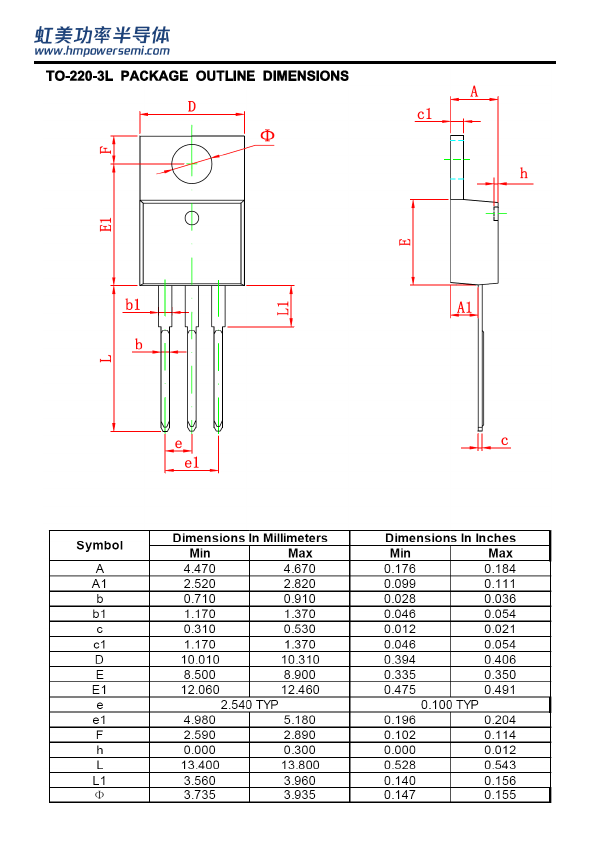

HM3306 Datasheet Preview Page 2 HM3306 Datasheet Preview Page 3

Datasheet Details

Part number:

HM3306

Manufacturer:

H&M Semiconductor

File Size:

800.92 KB

Description:

N-channel mosfet.
