HDD16M72D9RPW

DDR SDRAM Module 128Mbyte

HDD16M72D9RPW Features

* Part Identification HDD16M72D9RPW

* 10A HDD16M72D9RPW

* 13A HDD16M72D9RPW

* 13B : 100MHz (CL=2) : 133MHz (CL=2) : 133MHz (CL=2.5)

* Power supply : VDD: 2.5V ± 0.2V, VDDQ: 2.5V ± 0.2V

* Double-data-rate architecture; two data transfers per clock cycl

HDD16M72D9RPW General Description

The HDD16M72D9RPW is a 64M x 72 bit Double Data Rate(DDR) Synchronous Dynamic RAM high-density memory module. The module consists of nine CMOS 16M x 8 bit with 4banks DDR SDRAMs in 66pin TSOP-II 400mil packages and 2K EEPROM in 8-pin TSSOP package on a 184-pin glass-epoxy. Four 0.1uF decoupling capa.

HDD16M72D9RPW Datasheet (361.86 KB)

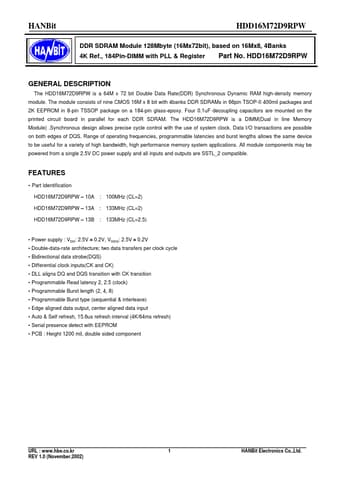

Preview of HDD16M72D9RPW PDF

Datasheet Details

Part number:

HDD16M72D9RPW

Manufacturer:

Hanbit Electronics

File Size:

361.86 KB

Description:

Ddr sdram module 128mbyte.
HANBit HDD16M72D9RPW DDR SDRAM Module 128Mbyte (16Mx72bit), based on 16Mx8, 4Banks 4K Ref., 184Pin-DIMM with PLL & Register Part No. HDD16M72D9RPW .
