ICS7152A Datasheet - Integrated Circuit Systems

Spread Spectrum Clock Generator

ICS7152A Features

* Operating voltage of 3.3 V ±0.3 V Packaged in 8-pin SOIC Input frequency range of 16.6 to 134.0 MHz Output frequency range of 16.6 to 134.0 MHz Provides a spread spectrum clock output (±0.5%, ±1.5% ce

ICS7152A General Description

The ICS7152A-02 and -11 are clock generators for EMI (Electromagnetic Interference) reduction (see below for frequency ranges and multiplier ratios). Spectral peaks are attenuated by modulating the system clock frequency. Down or center spread profiles are selectable. Down spread will not exceed the.

ICS7152A Datasheet (371.27 KB)

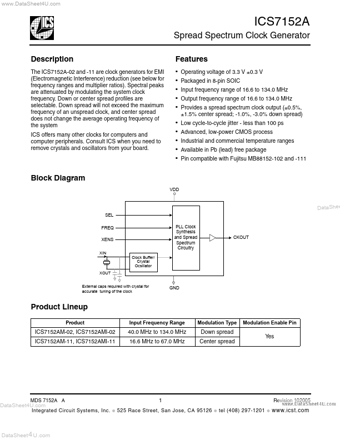

Preview of ICS7152A PDF

Datasheet Details

Part number:

ICS7152A

Manufacturer:

Integrated Circuit Systems

File Size:

371.27 KB

Description:

Spread spectrum clock generator.
