2450FB15M0001 Datasheet - Johanson Technology

2450FB15M0001 2.45 GHz Balun / Filter Combination

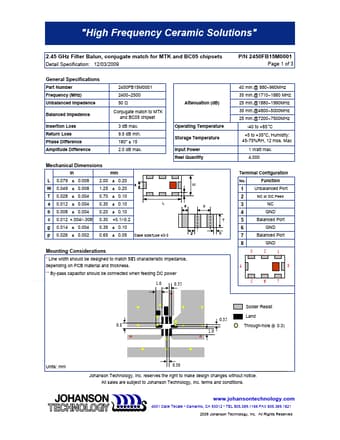

"High Frequency Ceramic Solutions" 2.45 GHz Filter Balun, conjugate match for MTK and BC05 chipsets Detail Specification: 12/03/2009 General Specifications Part Number Frequency (MHz) Unbalanced Impedence Balanced Impedence Insertion Loss Return Loss Phase Difference Amplitude Difference 2450FB15M0001 2400~2500 50 Ω Conjugate match to MTK and BC05 chipset 3 dB max. 9.5 dB min. 180° ± 15 2.0 dB max. Operating Temperature Storage Temperature Input Power Reel Quantity Attenuation (dB) 40 min.@ 880~.

2450FB15M0001 Datasheet (287.23 KB)

Preview of 2450FB15M0001 PDF
2450FB15M0001 Datasheet Preview Page 2 2450FB15M0001 Datasheet Preview Page 3

Datasheet Details

Part number:

2450FB15M0001

Manufacturer:

Johanson Technology

File Size:

287.23 KB

Description:

2.45 ghz balun / filter combination.
