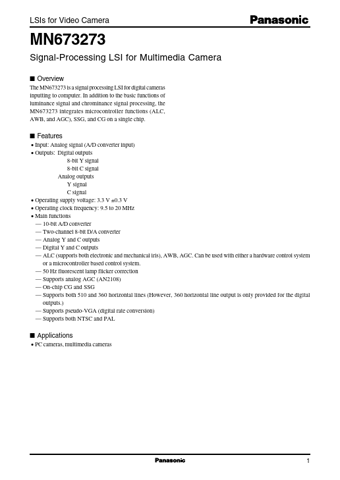

MN673273 - Signal-Processing LSI for Multimedia Camera
Pin No.
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 Pin Name TEST1 TEST2 TEST3 TEST4 TEST5 HSSFIX CLKRST VDD1 VSS1 MS CS DI DO SCLK LOAD ADTOPADJ CPOB VD HD HCLR H2 HI R VDDTG VSSTG DS2 DS1 OSCI OSCO VDD2 VSS2 V4 V3 V2 V1 SUB I/O I I I I I I I
MN673273 Features
* Input: Analog signal (A/D converter input)
* Outputs: Digital outputs 8-bit Y signal 8-bit C signal Analog outputs Y signal C signal
* Operating supply voltage: 3.3 V ±0.3 V
* Operating clock frequency: 9.5 to 20 MHz
* Main functions
* 10-bit A/D con
