KSH13009F Datasheet - SHANTOU HUASHAN

KSH13009F - NPN SILICON TRANSISTOR

Shantou Huashan Electronic Devices Co.,Ltd. N P N S I L I C O N T RAN S I S T O R KSH13009F HIGH VOLTAGE SWITCH MODE APPLICICATION High Speed Switching Suitable for Switching Regulator and Montor Control ABSOLUTE MAXIMUM RATINGS(Ta=25℃) Tstg Storage Temperature………………………… -55~150℃ Tj Junction Temperature……………………………… 150℃ PC Collector Dissipation(Tc=25℃)…………………… 50W VCBO Collector-Base Voltage…………………………… 700V VCEO<.

KSH13009F_SHANTOUHUASHAN.pdf

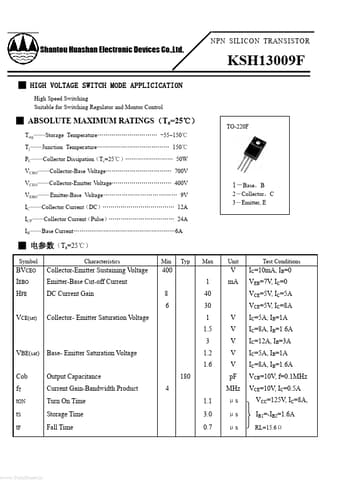

Preview of KSH13009F PDF
KSH13009F Datasheet Preview Page 2 KSH13009F Datasheet Preview Page 3

Datasheet Details

Part number:

KSH13009F

Manufacturer:

SHANTOU HUASHAN

File Size:

178.70 KB

Description:

Npn silicon transistor.
