M54HC09 Datasheet - ST Microelectronics

M54HC09 QUAD 2-INPUT AND GATE OPEN DRAIN

The M54/74HC09 is a high speed CMOS QUAD 2INPUT OPEN DRAIN AND GATE fabricated in sili2 con gate C MOS technology. It has the same high speed performance of LSTTL combined with true CMOS low power consumption. The internal circuit is composed of 3 stages including buffer output, which gives high noi.
M54HC09 M74HC09 QUAD 2-INPUT AND GATE (OPEN DRAIN) . . . . . . . . HIGH SPEED tPD = 6 ns (TYP.) AT VCC = 5 V LOW POWER DISSIPATION ICC = 1 µA (MAX.) AT TA = 25 °C HIGH NOISE IMMUNITY VNIH = VNIL = 28 % VCC (MIN.) OUTPUT DRIVE CAPABILITY 10 LSTTL LOADS SYMMETRICAL OUTPUT IMPEDANCE IOH = IOL = 4 mA (MIN.) BALANCED PROPAGATION DELAYS tPLH = tPHL WIDE OPERATING VOLTAGE RANGE VCC (OPR) = 2 V TO 6 V PIN AND FUNCTION COMPATIBLE WITH 54/74LS09 B1R (Plastic Package) F1R (Ceramic Package) M1R (Micr.

M54HC09 Datasheet (232.54 KB)

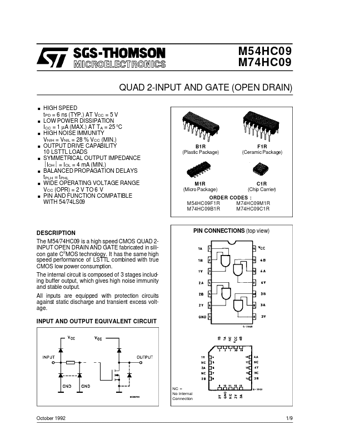

Preview of M54HC09 PDF
M54HC09 Datasheet Preview Page 2 M54HC09 Datasheet Preview Page 3

Datasheet Details

Part number:

M54HC09

Manufacturer:

STMicroelectronics ↗

File Size:

232.54 KB

Description:

Quad 2-input and gate open drain.
