P0765GTFS Datasheet - UNIKC

P0765GTFS N-Channel MOSFET

P0765GTF / P0765GTFS N-Channel Enhancement Mode MOSFET PRODUCT SUMMARY V(BR)DSS RDS(ON) 650V 1.5Ω @VGS = 10V ID 7A TO-220F TO-220FS ABSOLUTE MAXIMUM RATINGS (TA = 25 °C Unless Otherwise Noted) PARAMETERS/TEST CONDITIONS SYMBOL LIMITS Drain-Source Voltage VDS 650 Gate-Source Voltage VGS ±30 Continuous Drain Current2 Pulsed Drain Current1 Avalanche Current3 Avalanche Energy3 TC = 25 °C TC = 100 °C ID IDM IAS EAS 7 4 13 5.7 163 Power Dissipation TC = 25 °C TC = 100 °C PD 46 1.

P0765GTFS Datasheet (476.59 KB)

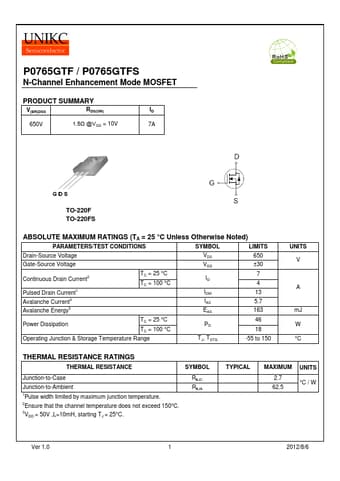

Preview of P0765GTFS PDF
P0765GTFS Datasheet Preview Page 2 P0765GTFS Datasheet Preview Page 3

Datasheet Details

Part number:

P0765GTFS

Manufacturer:

UNIKC

File Size:

476.59 KB

Description:

N-channel mosfet.
