P1212AT Datasheet - UNIKC

P1212AT - N-Channel MOSFET

P1212AT N-Channel Enhancement Mode MOSFET PRODUCT SUMMARY V(BR)DSS RDS(ON) 120V 12mΩ @VGS = 10V ID 75A TO-220 ABSOLUTE MAXIMUM RATINGS (TA = 25 °C Unless Otherwise Noted) PARAMETERS/TEST CONDITIONS SYMBOL LIMITS Gate-Source Voltage VGS ±20 Continuous Drain Current Pulsed Drain Current1 TC = 25 °C TC = 100 °C ID IDM 75 47 300 Avalanche Current IAS 55 Avalanche Energy L = 0.5mH EAS 765 Power Dissipation TC = 25 °C TC = 100 °C PD 128 51 Operating Junction & Storage Tempe

P1212AT-UNIKC.pdf

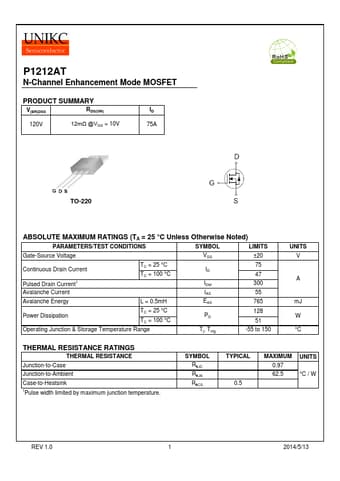

Preview of P1212AT PDF
P1212AT Datasheet Preview Page 2 P1212AT Datasheet Preview Page 3

Datasheet Details

Part number:

P1212AT

Manufacturer:

UNIKC

File Size:

569.38 KB

Description:

N-channel mosfet.
