P1402CDG Datasheet - UNIKC

P1402CDG - N-Channel MOSFET

P1402CDG N-Channel Enhancement Mode MOSFET PRODUCT SUMMARY V(BR)DSS RDS(ON) 20V 14mΩ @VGS = 4.5V ID 45A TO-252 ABSOLUTE MAXIMUM RATINGS (TC = 25 °C Unless Otherwise Noted) PARAMETERS/TEST CONDITIONS SYMBOL LIMITS Gate-Source Voltage VGS ±12 Continuous Drain Current Pulsed Drain Current1 TC = 25 °C TC = 100 °C ID IDM 45 19 140 Avalanche Current IAS 33 Avalanche Energy L = 0.1mH EAS 52 Power Dissipation TC = 25 °C TC = 100 °C PD 48 19 Operating Junction & Storage Tempera

P1402CDG-UNIKC.pdf

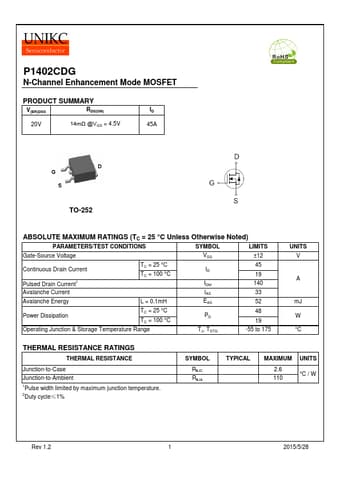

Preview of P1402CDG PDF
P1402CDG Datasheet Preview Page 2 P1402CDG Datasheet Preview Page 3

Datasheet Details

Part number:

P1402CDG

Manufacturer:

UNIKC

File Size:

524.21 KB

Description:

N-channel mosfet.
