SI2321DS - P-Channel Enhancement MOSFET

Key Features

  • s.
  • VDS (V) =-20V.
  • ID =-3.3A (VGS =-4.5V).
  • RDS(ON) < 57mΩ (VGS =-4.5V).
  • RDS(ON) < 76mΩ (VGS =-2.5V).
  • RDS(ON) < 110mΩ (VGS =-1.8V) G1 S2 3D +0.1 2.4 -0.1 SOT-23 2.9 +0.1 -0.1 0.4 +0.1 -0.1 3 1 2 0.95 +0.1 -0.1 1.9 +0.1 -0.1 +0.1 1.3 -0.1 +0.1 0.97 -0.1 0.55 0.4 Unit: mm 0.1 +0.05 -0.01 1.Gate 2.Source 3.Drain 0-0.1 +0.1 0.38 -0.1.
  • Absolute Maximum Ratings Ta = 25℃ Parameter Drain-Source Voltage Gate-Source Voltage Continuous Drain Current Ta = 25℃.

📥 Download Datasheet

Full PDF Text Transcription (Reference)

The following content is an automatically extracted verbatim text from the original manufacturer datasheet and is provided for reference purposes only.

View original datasheet text

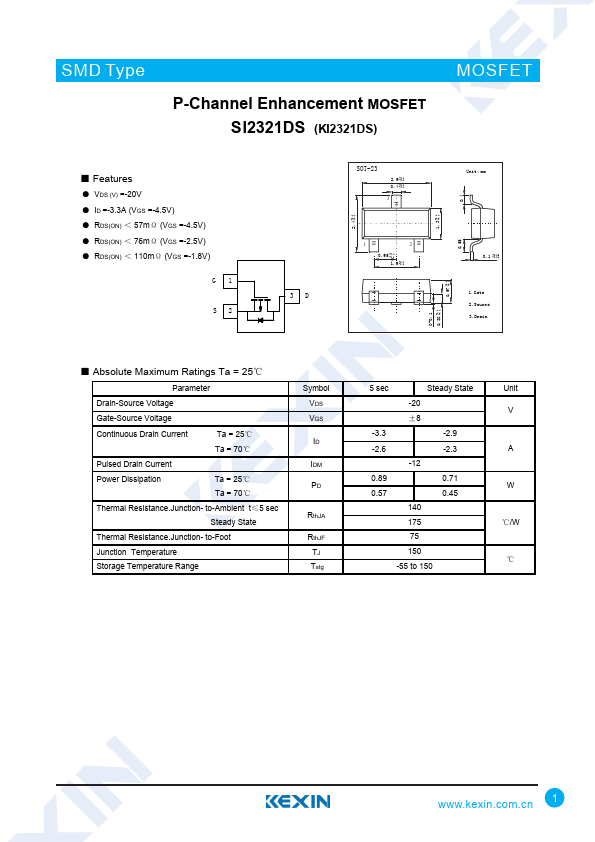

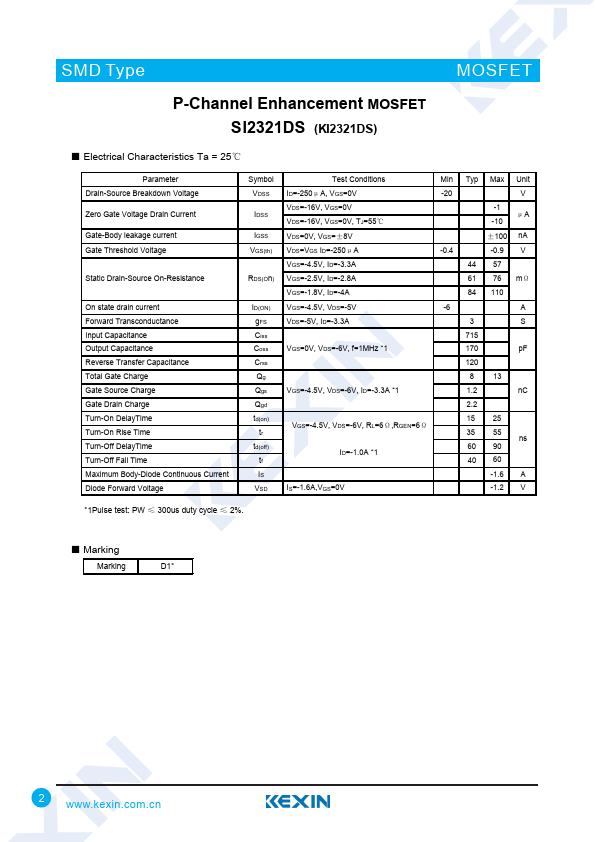

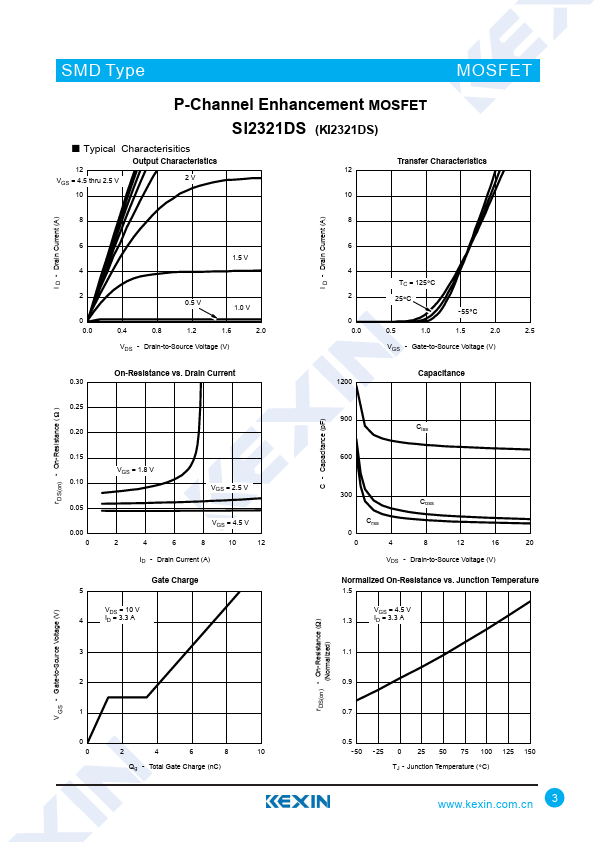

SMD Type P-Channel Enhancement MOSFET SI2321DS (KI2321DS) MOSFET ■ Features ● VDS (V) =-20V ● ID =-3.3A (VGS =-4.5V) ● RDS(ON) < 57mΩ (VGS =-4.5V) ● RDS(ON) < 76mΩ (VGS =-2.5V) ● RDS(ON) < 110mΩ (VGS =-1.8V) G1 S2 3D +0.1 2.4 -0.1 SOT-23 2.9 +0.1 -0.1 0.4 +0.1 -0.1 3 1 2 0.95 +0.1 -0.1 1.9 +0.1 -0.1 +0.1 1.3 -0.1 +0.1 0.97 -0.1 0.55 0.4 Unit: mm 0.1 +0.05 -0.01 1.Gate 2.Source 3.Drain 0-0.1 +0.1 0.38 -0.1 ■ Absolute Maximum Ratings Ta = 25℃ Parameter Drain-Source Voltage Gate-Source Voltage Continuous Drain Current Ta = 25℃ Ta = 70℃ Pulsed Drain Current Power Dissipation Ta = 25℃ Ta = 70℃ Thermal Resistance.Junction- to-Ambient t≤5 sec Steady State Thermal Resistance.
