CY29940

1:18 Clock Distribution Buffer

CY29940 Features

* 200 MHz clock support

* LVPECL or LVCMOS/LVTTL clock input

* LVCMOS/LVTTL compatible inputs

* 18 clock outputs: drive up to 36 clock lines

* 60 ps typical output-to-output skew

* Dual or single supply operation:

* 3.3 V core and 3.3 V outputs

* 3.3 V core and 2.5 V

CY29940 General Description

The CY29940 is a low-voltage 200 MHz clock distribution buffer with the capability to select either a differential LVPECL or a LVCMOS/LVTTL compatible input clock. The two clock sources can be used to provide for a test clock as well as the primary system clock. All other control inputs are LVCMOS/L.

CY29940 Datasheet (275.68 KB)

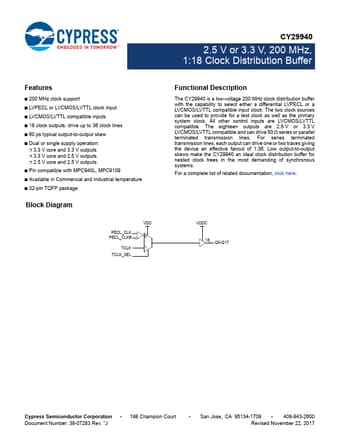

Preview of CY29940 PDF

Datasheet Details

Part number:

CY29940

Manufacturer:

Cypress

File Size:

275.68 KB

Description:

1:18 clock distribution buffer.
