2N3994 Datasheet - ETC

2N3994 P-Channel Silicon Junction Field-Effect Transistor

B-8 01/99 2N3994, 2N3994A P-Channel Silicon Junction Field-Effect Transistor Choppers High Speed Commutators Absolute maximum ratings at TA = 25¡C Reverse Gate Source Voltage Reverse Gate Drain Voltage Continuous Forward Gate Current Continuous Device Power Dissipation Power Derating 25 V 25 V 10 mA 300 mW 2.4 mW/°C At 25°C free air temperature: Static Electrical Characteristics Gate Source Breakdown Voltage Gate Source Cutoff Voltage Drain Saturation Current (Pulsed) .

2N3994 Datasheet (92.26 KB)

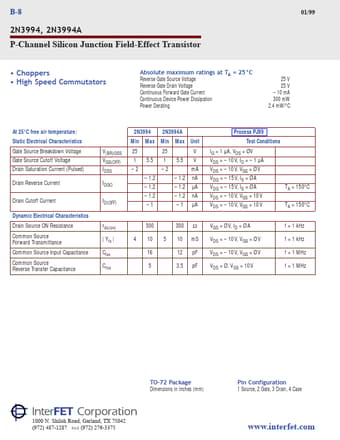

Preview of 2N3994 PDF

Datasheet Details

Part number:

2N3994

Manufacturer:

ETC

File Size:

92.26 KB

Description:

P-channel silicon junction field-effect transistor.
