KSC2001 Datasheet - Fairchild Semiconductor

KSC2001 - NPN Epitaxial Silicon Transistor

KSC2001 KSC2001 General Purpose Applications High hFE and Low VCE (sat) 1 TO-92 1.

Emitter 2.

Collector 3.

Base NPN Epitaxial Silicon Transistor Absolute Maximum Ratings Ta=25°C unless otherwise noted Symbol VCBO VCEO VEBO IC IB PC TJ TSTG Parameter Collector-Base Voltage Collector-Emitter Voltage Emitter-Base Voltage Collector Current Base Current Collector Power Dissipation Junction Temperature Storage Temperature Value 30 25 5 700 150 600 150 -55 ~ 150 Units V V V mA mA mW °C °

KSC2001_FairchildSemiconductor.pdf

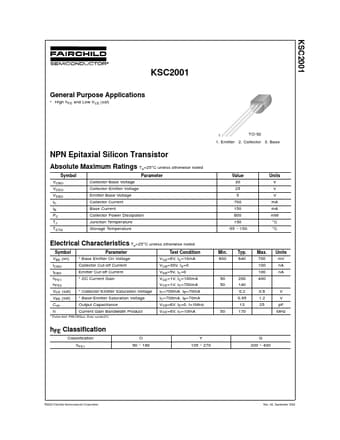

Preview of KSC2001 PDF
KSC2001 Datasheet Preview Page 2 KSC2001 Datasheet Preview Page 3

Datasheet Details

Part number:

KSC2001

Manufacturer:

Fairchild Semiconductor

File Size:

25.34 KB

Description:

Npn epitaxial silicon transistor.
