IXTM12N90

N-Channel MOSFET

IXTM12N90 Features

* Drain Current ID= 12A@ TC=25℃

* Drain Source Voltage- : VDSS= 900V(Min)

* Static Drain-Source On-Resistance : RDS(on) = 0.9Ω(Max)

* 100% avalanche tested

* Minimum Lot-to-Lot variations for robust device performance and reliable operation DESCRIPTION

* Designed for use in switch

IXTM12N90 General Description


*Designed for use in switch mode power supplies and general purpose applications. ABSOLUTE MAXIMUM RATINGS(Ta=25℃) SYMBOL PARAMETER VDSS Drain-Source Voltage VGS Gate-Source Voltage-Continuous ID Drain Current-Continuous IDM Drain Current-Single Pluse PD Total Dissipation @TC=25℃ T.

IXTM12N90 Datasheet (254.15 KB)

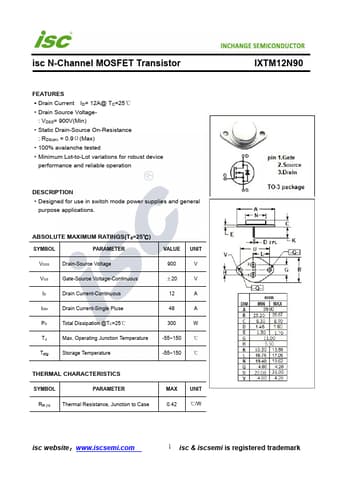

Preview of IXTM12N90 PDF

Datasheet Details

Part number:

IXTM12N90

Manufacturer:

INCHANGE

File Size:

254.15 KB

Description:

N-channel mosfet.
