TL142 - NPN Transistor

TL142 Description

isc Silicon NPN Darlington Power Transistor INCHANGE Semiconductor TL142 .
High DC Current Gain- : hFE = 1000(Min)@ IC= 5A. Collector-Emitter Sustaining Voltage- : VCEO(SUS) = 100V(Min). 100% avalanche tested.

TL142 Applications

* Designed for general purpose amplifier and low frequency switching applications. ABSOLUTE MAXIMUM RATINGS(Ta=25℃) SYMBOL PARAMETER VALUE UNIT VCBO Collector-Base Voltage 100 V VCEO Collector-Emitter Voltage 100 V VEBO Emitter-Base Voltage 5 V IC Collector Current-Continuous 10

📥 Download Datasheet

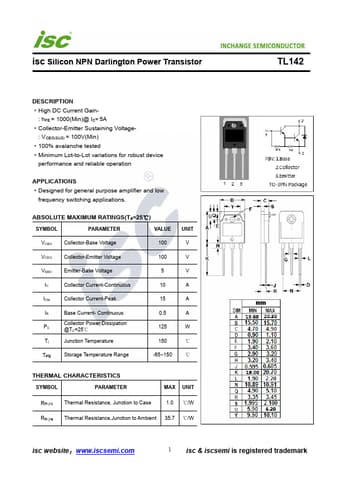

Preview of TL142 PDF
datasheet Preview Page 2 datasheet Preview Page 3

Datasheet Details

Part number
TL142
Manufacturer
INCHANGE
File Size
191.71 KB
Datasheet
TL142-INCHANGE.pdf
Description
NPN Transistor
