IXGN400N60A3 Datasheet - IXYS

IXGN400N60A3 - Ultra-Low-Vsat PT IGBT

GenX3TM 600V IGBT IXGN400N60A3 Ultra-Low-Vsat PT IGBT for up to 5kHz Switching Symbol VCES VCGR VGES VGEM IC25 IC110 ILRMS ICM SSOA (RBSOA) PC TJ TJM Tstg VISOL Md Weight Test Conditions TJ = 25C to 150C TJ = 25C to 150C, RGE = 1M Continuous Transient TC = 25C (Chip Capability) TC = 110C Terminal Current Limit TC = 25C, 1ms VGE= 15V, TVJ = 125C, RG = 0.5 Clamped Inductive Load TC = 25C 50/60Hz IISOL 1mA t = 1min t = 1s Mounting Torque Terminal Connection Torque (M4) E Maxim

IXGN400N60A3 Features

* Optimized for Low Conduction losses

* Square RBSOA

* High Current Capability

* Isolation Voltage 3000 V~

* International Standard Package Advantages

* High Power Density

* Low Gate Drive Requirement Applications

* Power Inverters

* UPS

* Motor Drives

* S

IXGN400N60A3-IXYS.pdf

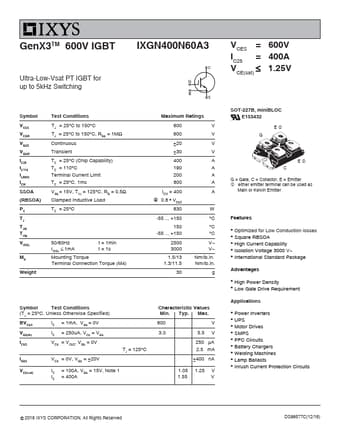

Preview of IXGN400N60A3 PDF
IXGN400N60A3 Datasheet Preview Page 2 IXGN400N60A3 Datasheet Preview Page 3

Datasheet Details

Part number:

IXGN400N60A3

Manufacturer:

IXYS

File Size:

222.28 KB

Description:

Ultra-low-vsat pt igbt.
