STGP5NC60KD

N-CHANNEL IGBT

STGP5NC60KD Features

* TYPE STGB5NC60KD STGF5NC60KD STGP5NC60KD s s s s Figure 1: Package IC @100°C 10 A 10 A 10 A 3 1 2 1 3 2 VCES 600 V 600 V 600 V VCE(sat) (Max) @25°C < 2.5 V < 2.5 V < 2.5 V s OFF LOSSES INCLUDE TAIL CURRENT LOW ON-VOLTAGE DROP (Vcesat) SHORT CIRCUIT RATED SWITCHING LOSSES INCLUDE DIODE RECOVERY

STGP5NC60KD General Description

Using the latest high voltage technology based on a patented strip layout, STMicroelectronics has designed an advanced family of IGBTs, the PowerMESH™ IGBTs, with outstanding performances. The suffix “K” identifies a family optimized for high frequency motor control applications with short circuit w.

STGP5NC60KD Datasheet (282.04 KB)

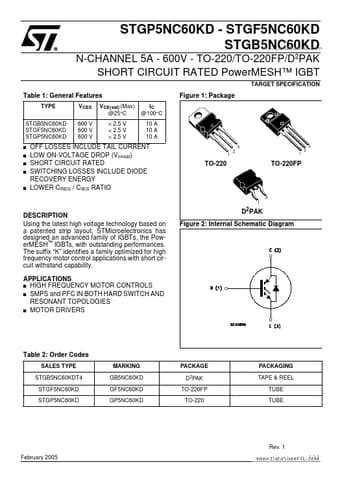

Preview of STGP5NC60KD PDF

Datasheet Details

Part number:

STGP5NC60KD

Manufacturer:

STMicroelectronics ↗

File Size:

282.04 KB

Description:

N-channel igbt.
STGP5NC60KD - STGF5NC60KD STGB5NC60KD www.DataSheet4U.com N-CHANNEL 5A - 600V - TO-220/TO-220FP/D2PAK SHORT CIRCUIT RATED PowerMESH™ IGBT TARGET SPECI.
