TQP369185

DC-6 GHz Gain Block

TQP369185 Features

* Cascadable Gain Block DC

* 6000 MHz 19 dB Gain at 1.9 GHz 4.7 dB Noise Figure at 1.9 GHz +31.7 dBm Output IP3 +19.6 dBm P1dB Internally matched to 50 Ohms Internal active bias Robust Class 2 (>2000V) HBM ESD Rating Functional Block Diagr

TQP369185 General Description

The TQP369185 is a general-purpose buffer amplifier that offers high dynamic range in a low-cost surfacemount package. At 1.9 GHz, the amplifier typically provides 19 dB gain, +31.7 dBm OIP3, and 4.6 dB Noise Figure while drawing 75 mA current. The device combines dependable performance with consist.

TQP369185 Datasheet (858.96 KB)

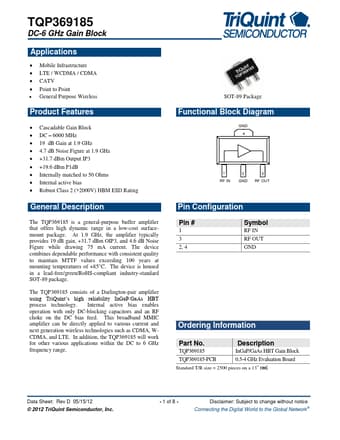

Preview of TQP369185 PDF

Datasheet Details

Part number:

TQP369185

Manufacturer:

TriQuint Semiconductor

File Size:

858.96 KB

Description:

Dc-6 ghz gain block.
TQP369185 DC-6 GHz Gain Block Applications
*
*
*
*
* Mobile Infrastructure LTE / WCDMA / CDMA CATV Point to Point General Purpose.
