P0703ED Datasheet - UNIKC

P0703ED - MOSFET

P0703ED P-Channel Logic Level Enhancement Mode MOSFET PRODUCT SUMMARY V(BR)DSS RDS(ON) -30V 7.5mΩ @VGS = -10V ID -68A TO-252 ABSOLUTE MAXIMUM RATINGS (TA = 25 °C Unless Otherwise Noted) PARAMETERS/TEST CONDITIONS SYMBOL LIMITS Drain-Source Voltage VDS -30 Gate-Source Voltage VGS ±25 Continuous Drain Current2 Pulsed Drain Current1 TC= 25 °C TC= 100 °C ID IDM -68 -43 -160 Avalanche Current IAS -65 Avalanche Energy L=0.1mH EAS 214 Power Dissipation TC= 25 °C TC= 100°C PD

P0703ED-UNIKC.pdf

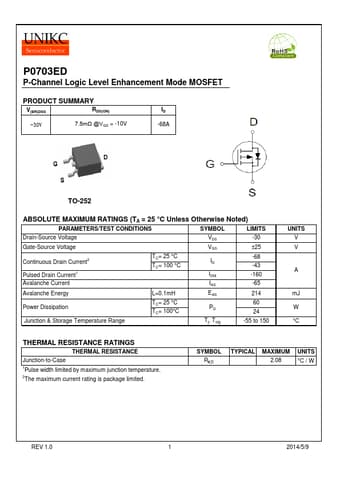

Preview of P0703ED PDF
P0703ED Datasheet Preview Page 2 P0703ED Datasheet Preview Page 3

Datasheet Details

Part number:

P0703ED

Manufacturer:

UNIKC

File Size:

463.04 KB

Description:

Mosfet.
