DMG7N65SJ3

N-Channel MOSFET

DMG7N65SJ3 Features

* Drain Current

* ID= 5.5A@ TC=25℃

* Drain Source Voltage- : VDSS= 650V(Min)

* Static Drain-Source On-Resistance : RDS(on) = 1.4Ω(Max)

* 100% avalanche tested

* Minimum Lot-to-Lot variations for robust device performance and reliable operation DESCRIPTION

* Designed for use

DMG7N65SJ3 General Description


*Designed for use in switch mode power supplies and general purpose applications. ABSOLUTE MAXIMUM RATINGS(Ta=25℃) SYMBOL PARAMETER VALUE UNIT VDSS VGS ID Drain-Source Voltage Gate-Source Voltage-Continuous Drain Current-Continuous 650 V ±30 V 5.5 A IDM Drain Current-Single Pluse .

DMG7N65SJ3 Datasheet (268.71 KB)

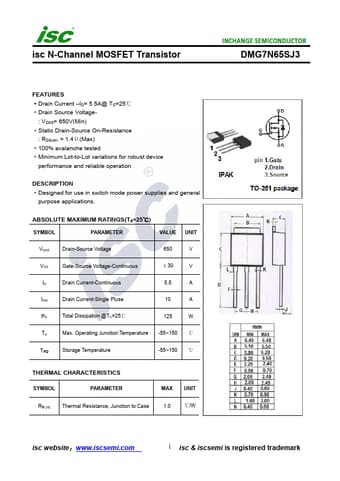

Preview of DMG7N65SJ3 PDF

Datasheet Details

Part number:

DMG7N65SJ3

Manufacturer:

INCHANGE

File Size:

268.71 KB

Description:

N-channel mosfet.
