IXFX32N80Q3, IXFK32N80Q3 Datasheet - IXYS

IXFX32N80Q3 Power MOSFET

Q3-Class HiperFETTM Power MOSFET N-Channel Enhancement Mode Avalanche Rated Fast Intrinsic Rectifier IXFK32N80Q3 IXFX32N80Q3 D G S Symbol VDSS VDGR VGSS VGSM ID25 IDM IA EAS dv/dt PD TJ TJM Tstg TL TSOLD Md FC Weight Test Conditions TJ = 25C to 150C TJ = 25C to 150C, RGS = 1M Continuous Transient Maximum Ratings 800 V 800 V 30 V 40 V TC = 25C TC = 25C, Pulse Width Limited by TJM TC = 25C TC = 25C IS  IDM, VDD  VDSS, TJ  150C TC = 25C 32 80 32 3 50 1000 -55 +150 150.

IXFX32N80Q3 Features

* Low Intrinsic Gate Resistance

* Low Package Inductance

* Fast Intrinsic Rectifier

* Low RDS(on) and QG Advantages

* High Power Density

* Easy to Mount

* Space Savings Applications

* DC-DC Converters

* Battery Chargers

* Switch-Mode and Resonant-Mode Power Su

IXFK32N80Q3-IXYS.pdf

This datasheet PDF includes multiple part numbers: IXFX32N80Q3, IXFK32N80Q3. Please refer to the document for exact specifications by model.

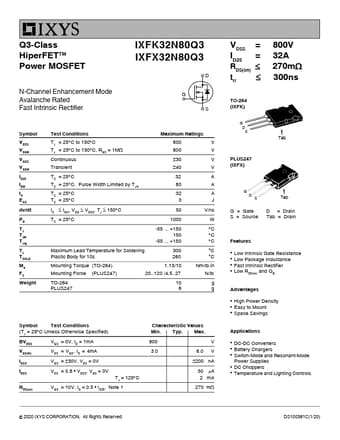

IXFX32N80Q3 Datasheet Preview Page 2 IXFX32N80Q3 Datasheet Preview Page 3

Datasheet Details

Part number:

IXFX32N80Q3, IXFK32N80Q3

Manufacturer:

IXYS

File Size:

1.91 MB

Description:

Power mosfet.

Note:

This datasheet PDF includes multiple part numbers: IXFX32N80Q3, IXFK32N80Q3.
Please refer to the document for exact specifications by model.
