2SK3891-01R

N-Channel MOSFET Transistor

2SK3891-01R Features

* Drain Current : ID= 17A@ TC=25℃

* Drain Source Voltage : VDSS= 700V(Min)

* Static Drain-Source On-Resistance : RDS(on) = 0.6Ω(Max)

* 100% avalanche tested

* Minimum Lot-to-Lot variations for robust device performance and reliable operation DESCRIPTION

* motor drive, DC-DC conver

2SK3891-01R General Description


*motor drive, DC-DC converter, power switch and solenoid drive. ABSOLUTE MAXIMUM RATINGS(Ta=25℃) SYMBOL PARAMETER VALUE UNIT VDSS Drain-Source Voltage 700 V VGS Gate-Source Voltage-Continuous ±30 V ID Drain Current-Continuous 17 A IDM Drain Current-Single Pluse 68 A PD Tot.

2SK3891-01R Datasheet (274.51 KB)

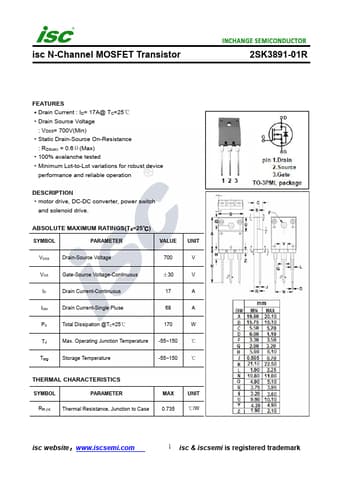

Preview of 2SK3891-01R PDF

Datasheet Details

Part number:

2SK3891-01R

Manufacturer:

Inchange Semiconductor

File Size:

274.51 KB

Description:

N-channel mosfet transistor.
