LMN1072KJZF Datasheet - LFC semi

LMN1072KJZF 20V N-Channel Enhancement Mode MOSFET

LMN1072KJZF, N-Channel enhancement mode MOSFET, uses Advanced Trench Technology to provide excellent RDS(ON), low gate charge. These devices are particularly suited for low voltage power management, such as smart phone and notebook computer, and low in-line power loss are needed in commercial indus.

LMN1072KJZF Features

* 20V/0.5A, RDS(ON)=300mΩ@VGS=4.5V

* 20V/0.4A, RDS(ON)=450mΩ@VGS=2.5V

* 20V/0.2A, RDS(ON)=700mΩ@VGS=1.8V

* 20V/0.1A, RDS(ON)=1200mΩ@VGS=1.5V

* Low Offset (Error) Voltage

* Low-Voltage Operation

* High-Speed Circuits

* Low Battery Voltage Operation

* ESD Protected

LMN1072KJZF-LFCsemi.pdf

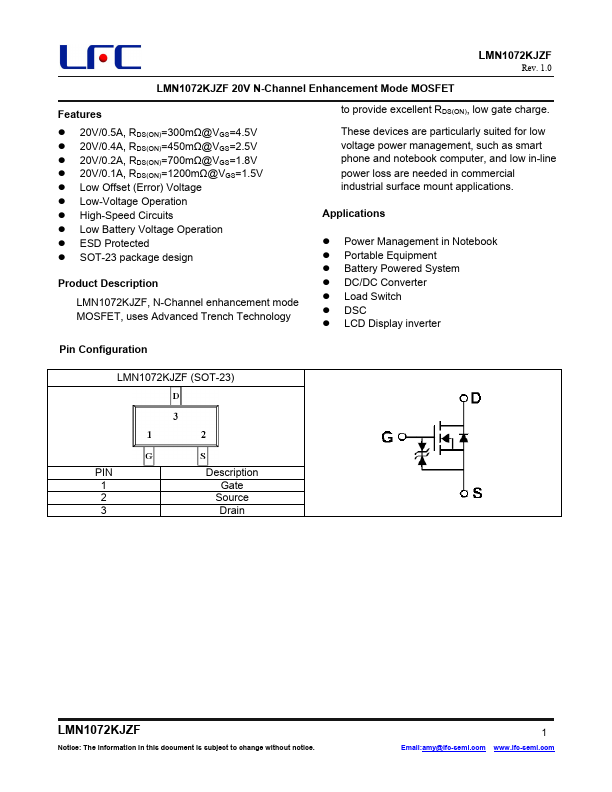

Preview of LMN1072KJZF PDF

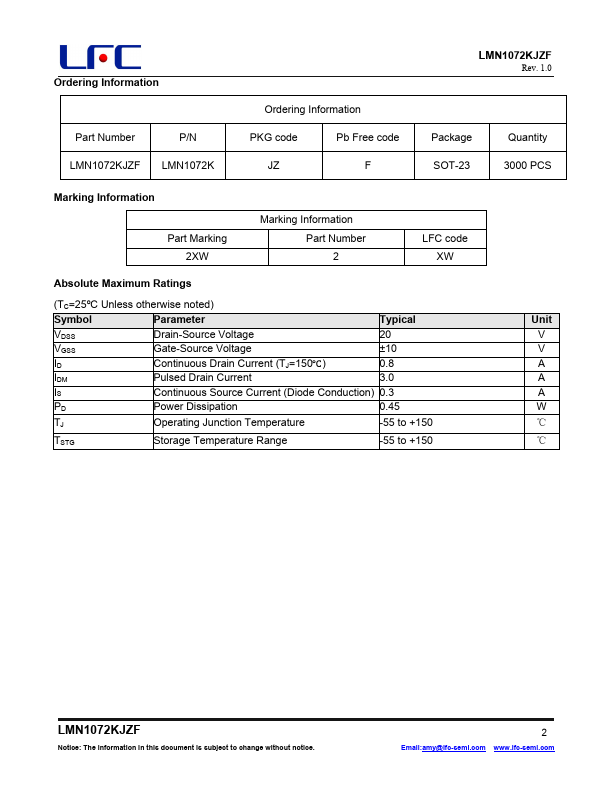

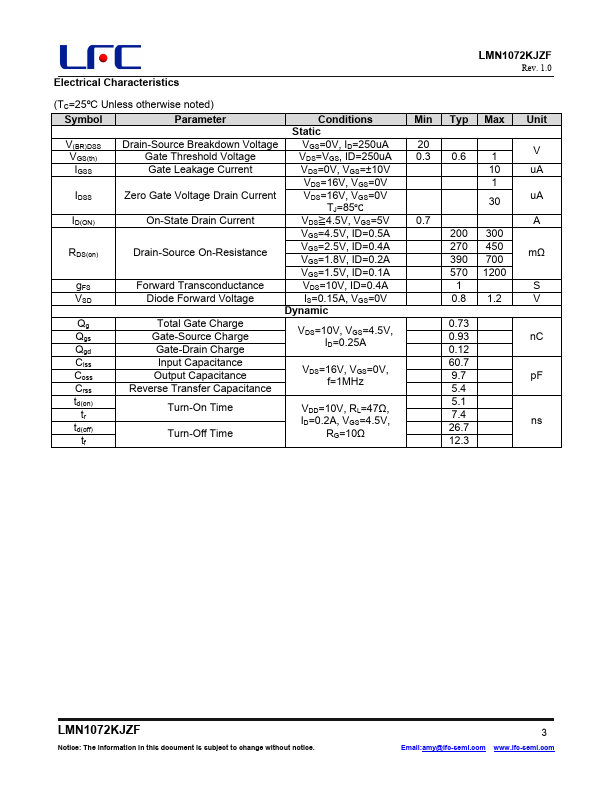

LMN1072KJZF Datasheet Preview Page 2 LMN1072KJZF Datasheet Preview Page 3

Datasheet Details

Part number:

LMN1072KJZF

Manufacturer:

LFC semi

File Size:

590.36 KB

Description:

20v n-channel enhancement mode mosfet.
