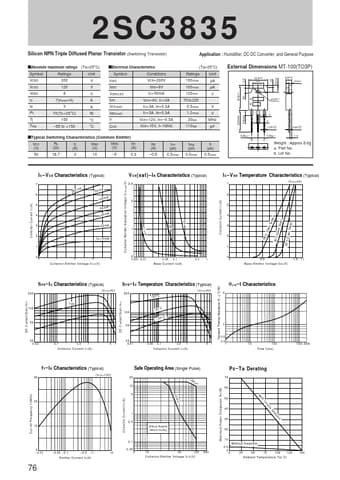

Preview of 2SC3835 PDF

Datasheet Details

Part number:

2SC3835

Manufacturer:

Sanken ↗ electric

File Size:

28.61 KB

Description:

Silicon npn transistor.

2SC3835, Silicon NPN Transistor

2SC3835 Silicon NPN Triple Diffused Planar Transistor (Switching Transistor) Application : Humidifier, DC-DC Converter, and General Purpose sAbsolute maximum ratings (Ta=25°C) Symbol Ratings Unit VCBO 200 V VCEO 120 V VEBO 8 V IC 7(Pulse14) A IB 3 A PC 70(Tc=25°C) W Tj 150 °C Tstg 55 to +150 °C sElectrical Characteristics Symbol Conditions ICBO VCB=200V IEBO V(BR)CEO VEB=8V IC=50mA hFE VCE=4V, IC=3A VCE(sat) IC=3A, IB=0.3A VBE(sat) IC=3A, IB=0.
