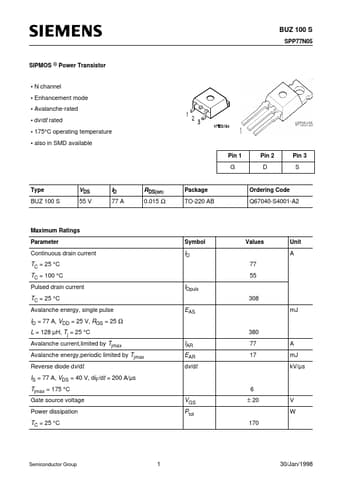

BUZ 100 S SPP77N05 SIPMOS ® Power Transistor N channel Enhancement mode Avalanche-rated dv /dt rated 175°C operating temperature also in SMD available Pin 1 Pin 2 Pin 3 G D S Type VDS 55 V ID 77 A RDS(on) 0.015 Ω Package Ordering Code BUZ 100 S TO-220 AB Q67040-S4001-A2 Maximum Ratings Parameter Symbol Values Unit Continuous drain current TC = 25 °C TC = 100 °C ID A 77 55 Pulsed drain current TC = 25 °C IDpuls 308 E
BUZ100S_SiemensSemiconductorGroup.pdf
Datasheet Details
Part number:
BUZ100S
Manufacturer:
Siemens Semiconductor Group
File Size:
126.01 KB
Description:
Power transistor.
