ASM5I9352

11-Output Zero Delay Buffer

ASM5I9352 Features

* Output frequency range: 25MHz to 200MHz Output frequency range: 16.67MHz to 200MHz Input frequency range: 16.67MHz to 200MHz ASM5I9352 The ASM5I9352 features an LVCMOS reference clock input and provides 11 outputs partitioned in 3 banks of 5, 4, and 2 outputs. Bank A divides the

ASM5I9352 General Description

The ASM5I9352 is a low voltage high performance 200MHz PLL-based zero delay buffer designed for high speed clock distribution applications. When PLL_EN# is HIGH, PLL is bypassed and the reference clock directly feeds the output dividers. This mode is fully static and the minimum input clock frequenc.

ASM5I9352 Datasheet (513.00 KB)

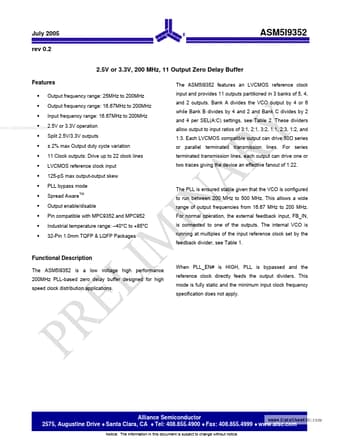

Preview of ASM5I9352 PDF

Datasheet Details

Part number:

ASM5I9352

Manufacturer:

Alliance Semiconductor

File Size:

513.00 KB

Description:

11-output zero delay buffer.
