M13S5121632A Datasheet - ESMT

Double Data Rate SDRAM

M13S5121632A Features

* Double-data-rate architecture, two data transfers per clock cycle

* Bi-directional data strobe (DQS)

* Differential clock inputs (CLK and CLK )

* DLL aligns DQ and DQS transition with CLK transition

* Four bank operation

* CAS Latency : 2, 2.5, 3

* Burst Type : Sequent

M13S5121632A General Description

Pin Name Function Pin Name Function A0~A12, BA0, BA1 Address inputs - Row address A0~A12 - Column address A0~A9 A10/AP: AUTO Precharge BA0, BA1: Bank selects (4 Banks) DM is an input mask signal for write data. LDM, UDM LDM corresponds to the data on DQ0~DQ7; UDM correspond to the data on DQ8.

M13S5121632A Datasheet (1.70 MB)

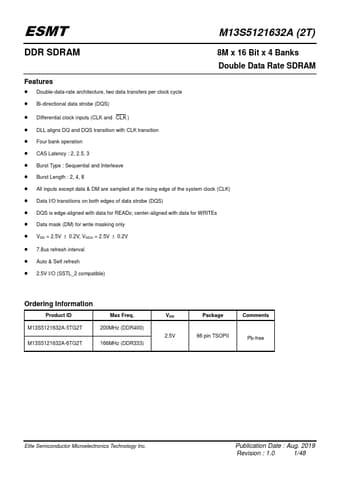

Preview of M13S5121632A PDF
