3DG8050M SILICON NPN TRANSISTOR

📥 Download Datasheet  Datasheet Preview Page 1

Description

S8050M(3DG8050M) NPN /SILICON NPN TRANSISTOR :。/Purpose: Power amplifier applications.: S8550M(3CG8550M)。/.

📥 Download Datasheet

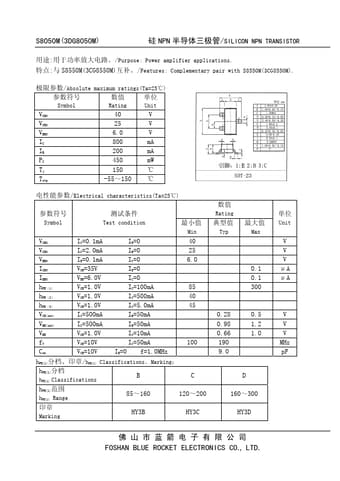

Preview of 3DG8050M PDF
datasheet Preview Page 2

Datasheet Specifications

Part number
3DG8050M
Manufacturer
FOSHAN BLUE ROCKET
File Size
197.50 KB
Datasheet
3DG8050M-FOSHANBLUEROCKET.pdf
Description
SILICON NPN TRANSISTOR

Features

* Complementary pair with S8550M(3CG8550M). /Absolute maximum ratings(Ta=25℃) Symbol Rating Unit VCBO 40 V VCEO 25 V VEBO 6.0 V IC 800 mA IB 200 mA PC 450 mW Tj 150 ℃ Tstg -55~150 ℃ /Electrical characteristics(Ta=25℃) Symbol Test condition Min VCBO VCEO VEBO ICBO IEBO hFE
