STT3524C

MOSFET

STT3524C Features

* Low RDS(on) Provides Higher Efficiency And Extends Battery Life. Miniature TSOP-6 Surface Mount Package Saves Board Space. PACKAGE INFORMATION Package MPQ TSOP-6 3K Leader Size 7’ inch TSOP-6 A E L 654 B 123 F DG K C H J REF. A B C D E F Millimeter Min. Max. 2.70 3.10 2.60 3.00 1.40 1.

STT3524C General Description

These miniature surface mount MOSFETs utilize high cell density process. Low RDS(on) assures minimal power loss and conserves energy, making this device ideal for use in power management circuitry. Typical applications are DC-DC converters, power management in portable and battery-powered products s.

STT3524C Datasheet (73.69 KB)

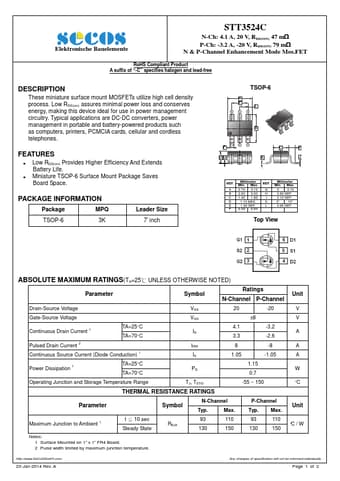

Preview of STT3524C PDF

Datasheet Details

Part number:

STT3524C

Manufacturer:

SeCoS

File Size:

73.69 KB

Description:

Mosfet.
Elektronische Bauelemente STT3524C N-Ch: 4.1 A, 20 V, RDS(ON) 47 mΩ P-Ch: -3.2 A, -20 V, RDS(ON) 79 mΩ N & P-Channel Enhancement Mode Mos.FET RoHS C.
