IXFR40N90P Datasheet - IXYS Corporation

IXFR40N90P - Power MOSFET

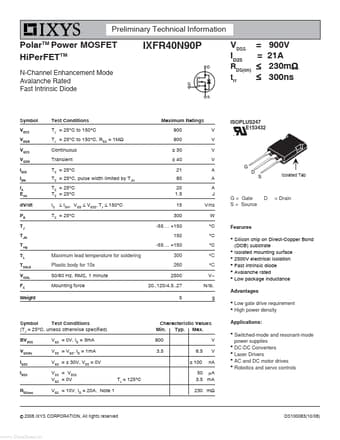

Preliminary Technical Information PolarTM Power MOSFET HiPerFETTM N-Channel Enhancement Mode Avalanche Rated Fast Intrinsic Diode IXFR40N90P VDSS ID25 RDS(on) trr = = ≤ ≤ 900V 21A 230mΩ 300ns Symbol VDSS VDGR VGSS VGSM ID25 IDM IA EAS dV/dt PD TJ TJM Tstg TL TSOLD VISOL FC Weight Test Conditions TJ = 25°C to 150°C TJ = 25°C to 150°C, RGS = 1MΩ Continuous Transient TC = 25°C TC = 25°C, pulse width limited by TJM TC = 25°C TC = 25°C IS ≤ IDM, VDD ≤ VDSS, TJ ≤ 150°C TC = 25°C Maximum Ratin

IXFR40N90P_IXYSCorporation.pdf

Preview of IXFR40N90P PDF
IXFR40N90P Datasheet Preview Page 2 IXFR40N90P Datasheet Preview Page 3

Datasheet Details

Part number:

IXFR40N90P

Manufacturer:

IXYS Corporation

File Size:

133.41 KB

Description:

Power mosfet.
