TGA2598

GaN Driver Amplifier

TGA2598 Features

* Frequency Range: 6

* 12GHz

* PSAT: >33dBm

* PAE: >31%

* Small Signal Gain: >21dB

* Input Return Loss: >9dB

* Output Return Loss: >11dB

* Bias: VD = 25V, IDQ = 100mA, VG = -2.6V Typical

* Chip Dimensions: 2.14 x 1.11 x 0.10 mm Functional Block Diagram 23 14

TGA2598 General Description

TriQuint’s TGA2598 is a broadband MMIC driver amplifier fabricated on TriQuint’s production 0.25um GaN on SiC process (TQGaN25). Covering 6-12GHz, the TGA2598 provides more than 33dBm of saturated output power and 21dB of small signal gain while achieving more than 31% power-added efficiency. The TG.

TGA2598 Datasheet (526.04 KB)

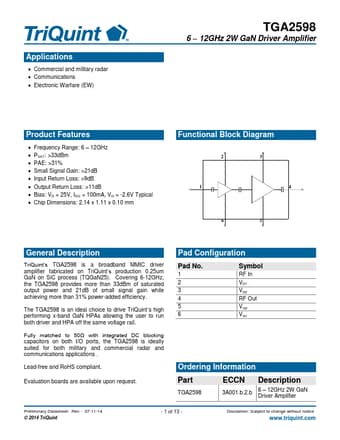

Preview of TGA2598 PDF

Datasheet Details

Part number:

TGA2598

Manufacturer:

TriQuint Semiconductor

File Size:

526.04 KB

Description:

Gan driver amplifier.
Applications
* Commercial and military radar
* Communications
* Electronic Warfare (EW) TGA2598 6

* 12GHz 2W GaN Driver Amplifier.
