ICS9DB104 Datasheet - Renesas

ICS9DB104 Four Output Differential Buffer

PIN # PIN NAME 1 VDD 2 SRC_IN 3 SRC_IN# 4 GND 5 VDD 6 DIF_1 7 DIF_1# 8 OE_1 9 DIF_2 10 DIF_2# 11 VDD 12 BYPASS#/PLL 13 SCLK 14 SDATA 15 PD# 16 SRC_STOP# 17 HIGH_BW# 18 VDD 19 DIF_5# 20 DIF_5 21 OE_6 22 DIF_6# 23 DIF_6 24 VDD 25 GND 26 IREF 27 GNDA 28 VDDA PIN TYPE DESCRIPTION PWR IN IN PWR PWR OU.

ICS9DB104 Features

* 4 - 0.7V current-mode differential output pairs

* Supports zero delay buffer mode and fanout mode

* Bandwidth programming available SRC_IN 2 SRC_IN# 3 GND 4 VDD 5 DIF_1 6 27 GNDA 26 IREF 25 GND 24 VDD 23 DIF_6 ICS9DB104 Key Specifications:

* Outputs cycle-cycle

ICS9DB104 Datasheet (291.93 KB)

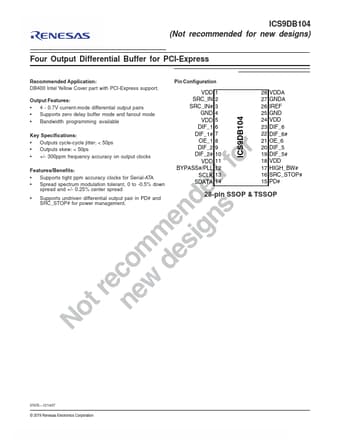

Preview of ICS9DB104 PDF
ICS9DB104 Datasheet Preview Page 2 ICS9DB104 Datasheet Preview Page 3

Datasheet Details

Part number:

ICS9DB104

Manufacturer:

Renesas ↗

File Size:

291.93 KB

Description:

Four output differential buffer.
