STPS60L15CW

LOW DROP OR-ing POWER SCHOTTKY DIODE

STPS60L15CW Features

* s 2 x 30 A 15 V 125°C 0.33 V A1 K A2 s s s VERY LOW FORWARD VOLTAGE DROP FOR LESS POWER DISSIPATION AND REDUCED HEATSINK SIZE OPERATION JUNCTION TEMPERATURE: 125°C REVERSE VOLTAGE SUITED TO OR-ing OF 3V, 5V and 12V RAILS AVALANCHE CAPABILITY SPECIFIED A2 K A1 DESCRIPTION Dual center tap scho

STPS60L15CW General Description

Dual center tap schottky rectifier packaged in TO-247 and suited for N+1 redundancy operations, this device has an optimized forward voltage drop to reduce the power losses in the application. ABSOLUTE RATINGS (limiting values, per diode) Symbol VRRM IF(RMS) IF(AV) IFSM IRRM IRSM PARM Tstg Tj dV/dt .

STPS60L15CW Datasheet (170.91 KB)

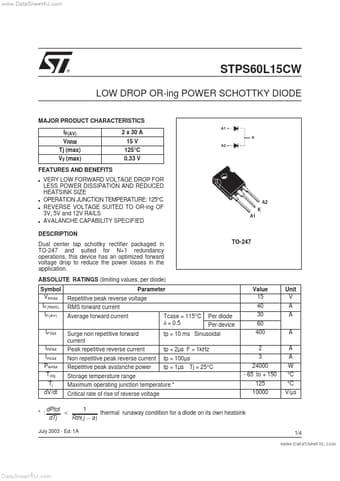

Preview of STPS60L15CW PDF

Datasheet Details

Part number:

STPS60L15CW

Manufacturer:

STMicroelectronics ↗

File Size:

170.91 KB

Description:

Low drop or-ing power schottky diode.
