CY7C1911KV18, CY7C1311KV18 Datasheet - Cypress Semiconductor

CY7C1911KV18 18-Mbit QDR II SRAM Four-Word Burst Architecture

CY7C1911KV18 Features

* Separate independent read and write data ports

* Supports concurrent transactions

* 333-MHz clock for high bandwidth

* Four-word burst for reducing address bus frequency

* Double data rate (DDR) interfaces on both read and write ports (data transferred at 666 MHz) at 333 MHz

CY7C1311KV18-CypressSemiconductor.pdf

This datasheet PDF includes multiple part numbers: CY7C1911KV18, CY7C1311KV18. Please refer to the document for exact specifications by model.

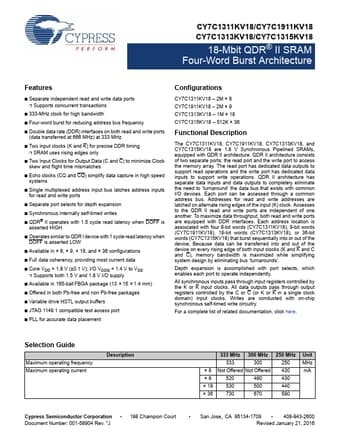

CY7C1911KV18 Datasheet Preview Page 2 CY7C1911KV18 Datasheet Preview Page 3

Datasheet Details

Part number:

CY7C1911KV18, CY7C1311KV18

Manufacturer:

Cypress Semiconductor

File Size:

657.31 KB

Description:

18-mbit qdr ii sram four-word burst architecture.

Note:

This datasheet PDF includes multiple part numbers: CY7C1911KV18, CY7C1311KV18.
Please refer to the document for exact specifications by model.
